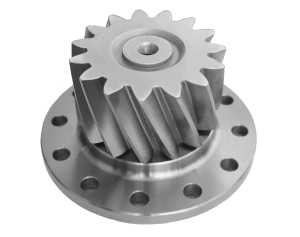

ISO 9409-1-A法蘭小齒輪

我們最近擴展了我們的ISO 9409-1-A法蘭小齒輪的范圍。這使機器設計人員可以靈活地選擇最佳的法蘭小齒輪來滿足應用需求。

新型TR法蘭小齒輪設計緊湊，可減少所需的驅動扭矩。傳統上，帶法蘭的小齒輪具有較大的節圓直徑，這會增加安裝在其上的減速器的扭矩。

使用新的TR小齒輪系列，小齒輪的螺距直徑顯著減小，從而減小了所需的驅動扭矩，并允許使用更小的減速器。小齒輪易于安裝，如果需要將來維修，可以更換。

該淬硬和磨削小齒輪系列的質量等級為DIN 5，并提供直齒（直齒）和斜齒齒輪版本，公制模塊2.0至8.0。小齒輪可通過ISO 9409-1法蘭連接安裝到任何異徑管上，請參見下表。

使用小齒輪的優點：在選擇用于齒輪齒條傳動系統的小齒輪時，小齒輪直徑會對系統產生巨大影響，包括齒輪箱扭矩，尺寸，傳動比，線性反沖，線性剛度和共振系統的頻率。

ISO介面 亞特蘭大HT 阿爾法TP 斯托伯PH 頂尖 紐加特PLF

A-31.5 --- 第004章 PH3 公元064 PLF 64

A-40 98.83.XXX --- --- --- ---

A-50 98.84.XXX TP 010 PH4 公元090 PLF 90

A-63 98.85.XXX 第025章 PH5 公元110年 PLF 110

A-80 98.86.XXX TP 050 PH7 公元140年 PLF 140

A-125 --- TP 110 PH8 公元200年 ---

A-140 --- TP 300 PH9 公元255年 ---

A-160 --- TP 500 PH10 --- ---

TR小齒輪的低慣性和高精度與ATLANTA的精密齒條配合使用，可以實現具有高精度和可重復性的高動態軸驅動器。
