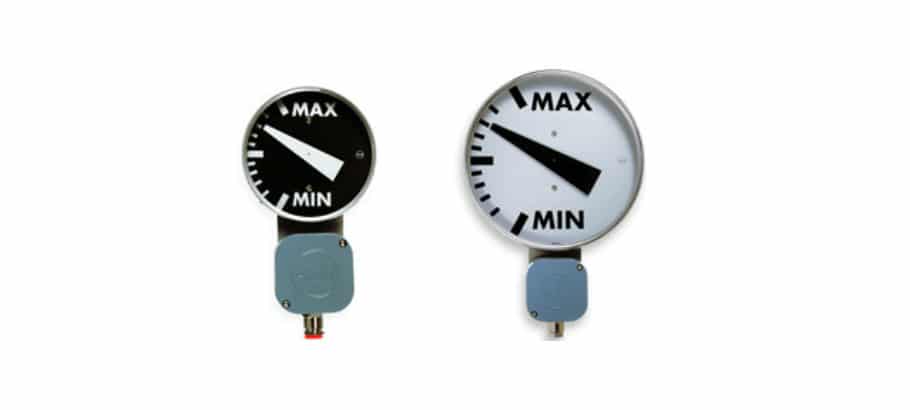

Qualitrol 032/042/045系列和AKM 44712/34725系列大型油位指示器

連續顯示變壓器主油箱，儲油箱或有載分接開關室內的液位。帶有齒輪驅動或杠桿驅動的浮動機構的型號。齒輪驅動機構提供了相對于相應浮動行程的放大指針運動。杠桿驅動的量規為變壓器內的狹窄空間提供了更纖薄的外形。集成的開關允許限制和警報控制功能。

特征

6英寸（150毫米）刻度盤面，帶杠桿（徑向）或重型齒輪驅動的浮動臂，適用于各種儲罐幾何形狀

032/042的特點是可以現場更換的表殼（表盤）可以在不降低油位或不影響油箱密封的情況下進行更換

多達2個可調SPDT開關（032/042具有可旋轉鏡頭，用于開關測試）

磁耦合實現無泄漏操作

最多3個用于032、042和045型號的集成開關以及最多4個用于44712和34725型號的開關，可以進行低電平和高電平警報控制

壓鑄鋁外殼涂有熱固性粉末涂料

不銹鋼和耐腐蝕部件可保護液位計免受惡劣的環境條件的影響

045型設計用于危險場所，并通過了UL等級1 div 2認證

選項

可選的抗紫外線聚碳酸酯鏡片可抵抗老化的泛黃

多種電氣連接可用，包括快速連接，軍用型，ANSI，導管就緒型和接線盒型

電阻（電位計）或4-20mA電子輸出，用于遠程指示和SCADA系統集成

用于現場更換的通用更換盒（032/042/045）

浮動行程范圍從最小到最大標記，適用于各種儲罐配置

儲罐連接（法蘭）樣式，材料，表盤樣式和表盤布局

電氣連接類型，電纜尺寸，長度和電線顏色

應用領域

帶有用于控制或報警功能的開關（觸點），用于清晰可見地指示油或液位。主要用于充油變壓器，有載分接開關，儲油罐和其他相關設備。
