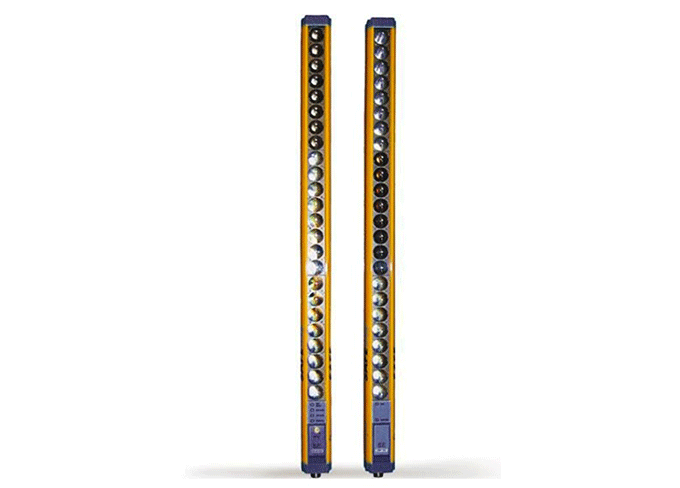

SE4手系列

SAFEasy TM光幕符合 IEC 61496-1 e IEC 61496-2 標準，適用于暴露于風險中的操作員的手部保護。

電源： 24 Vdc ± 20% (SELV/PELV)

消耗：最大 70 mA / 2.1 W(發射器) 最大 100 mA / 3 W(接收機無負載)

發光：紅外 LED 880 nm

受控光束數：見表1

光學軸間： 14 毫米 (SE4-20) 18.4 毫米 (SE4-30) 18.4 毫米 (SE4-35)

分辨率： 20 毫米 (SE4-20) 30 毫米 (SE4-30) 35 毫米 (SE4-35)

控制高度：見表2

對射式工作距離： 0.2 ... 6 m (SE4-20) 0.2 ... 15 m (SE4-30) 0.2 ... 15 m (SE4-35)

接收器輸入：用于靜音、測試、重啟和覆蓋的外部開關

接收器指示燈：綠色 / 紅色 SAFE / BREAK LED 2 個黃色 ALIGNMENT LED 綠色 POWER ON LED

發射器指示燈：黃色閃爍 FAILURE LED 綠色 POWER ON LED

輸出類型： 2 PNP

輸出電流：最大 0.7 A 最大 0.25 A (45°C - 55°C) 短路信號和保護

響應時間：見表3

可選功能：全部/部分屏蔽手動/自動重啟參見表4

超時時間：靜音：10 分鐘覆蓋：2 分鐘

屏蔽信號燈： 24 V 3 W min. (125 毫安)，最大 7 瓦。(300 毫安)

接收器連接： 8 極 M12 連接器

發射器連接： 4 極 M12 連接器

電纜長度：最大 50 m (帶 50 nF 容性負載)

安全類別： 4型

電氣保護： 1級

機械防護： IP65 IP67(連接器部分)

外殼材料：鋁制，帶 PC Makrolon 塑料蓋

重量：最大 1.2 公斤。/ 米總高度

工作溫度： -10 ... +55 °C

儲存溫度： -25 ... +70 °C

參考標準： EN 954-1、IEC 61496-1、IEC 61496-2

運輸重量：10.2 公斤
