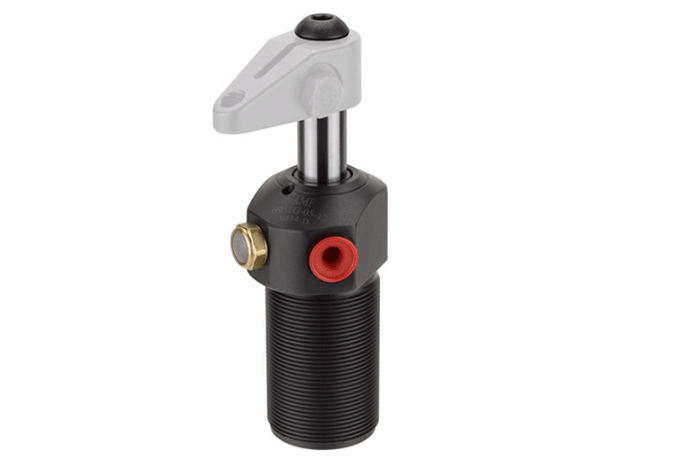

AMF氣缸/旋轉夾緊氣缸6951G-11-11設計：

鋼制氣缸筒，經過硬化和拋光處理?；钊麠U表面硬化和鍍鉻?；钊麠U帶內螺紋和夾緊臂定位。活塞桿處的刮水器。由不銹鋼制成的復位彈簧。供貨范圍不包括夾臂。通過螺紋口供油。應用：

擺動夾具特別用于必須從上方自由接觸和放置工件的夾具中。形狀困難的工件也可以使用特殊的夾臂(根據要求提供)夾緊。特征：

每種氣缸尺寸均可用于單作用或雙作用操作。擺動運動采用專利的滾珠導向機構。筆記：

活塞被引導，因此最大。最大允許油流量 Q 以及夾緊臂的長度和重量必須遵守。在活塞上安裝附件時，不得對活塞施加任何力。對于單作用氣缸，存在通過通氣口吸入冷卻液的風險。在這種情況下，必須通過連接線將通氣口移至干凈的保護區。安裝時，確保從系統中排出所有空氣。DIN 70852 溝槽螺母也可用于連接。

可根據要求提供其他旋轉角度。
