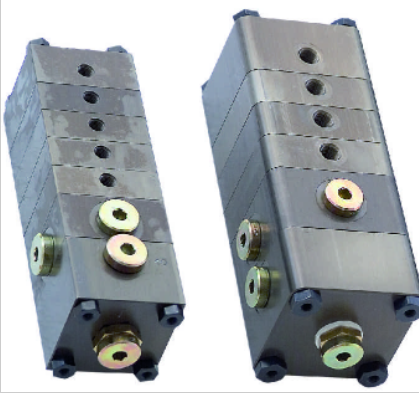

導軌用 PM 控制器

液壓量調節器的內部電路是眾所周知的：壓力補償器由一側彈簧加載的活塞組成，以這樣的方式控制第二節流點，使第一節流點上的壓差保持恒定。

我們的 PM 控制器（漸進式量控制器）以相同的方式工作，具有兩個節流點。

PM 控制器的設計具有以下特性：

由于通過 PM 控制器的第一個節流點的流量總是層流，就像靜壓袋中的間隙一樣，由于流體粘度的變化，通過控制器和靜壓袋的流體流量以相同的方式變化，因此剛度無論流體粘度如何，靜壓袋的負載能力以及間隙尺寸和袋壓力都是恒定的。如果流體粘度發生變化，例如由于流體溫度不同或通過更換流體（根據 DIN，一種油類型的允許粘度公差為 ± 10%?。?，機器性能幾乎不會改變。僅更改所需的流體流量和阻尼特性。

由于流體流量僅通過彈簧鋼盤的彈性變形來調節，即沒有滑動運動，因此 PM 控制器工作時沒有磨損和滯后現象。由于彈簧鋼盤的質量輕且驅動力大，PM 控制器速度非?？欤涔逃蓄l率比機械工程中相關的激勵頻率高很多倍。由于沒有滑動元件，控制器也是免維護的！

在恒定的入口壓力（= 泵壓力）下，當靜壓袋上的負載增加時，PM 控制器向靜壓袋提供同樣增加的流體流量，即增加袋壓并因此增加控制器的出口壓力。通過這種方式，與使用毛細管的解決方案相比，可以實現大約四倍的剛度 (!)。

因此，PM 控制器具有非常非典型的特性，即當控制器上的壓差減小時，通過控制器的流體流量增加。

在所有指南應用中的優勢：

即使在最大負載下也不會磨損，因此不會降低精度并延長使用壽命

十倍更好的阻尼，從而顯著提高工件表面和刀具壽命

由于滾珠循環，不會像滾柱導軌那樣產生振動和摩擦波動

反轉運動方向時進給力不反轉

低速時幾乎無摩擦 無粘滑效應

行程可能小于 0.1 μm

材料、滑架和導軌的滑動特性不顯著，也可以使用礦物鑄件、鋁或模塑料

靜壓導向適用于：

重量、加工和加速力

最大速度和加速度以及所需的剛度和最佳阻尼
